GB/T4209-2008硅酸鈉規(guī)定：

GB/T 4209與日本標(biāo)準(zhǔn)JIS K 1408之差異；

硅酸鈉密度的測定：使用玻璃密度計
    將待測試樣注入清潔、干燥的量筒內(nèi)，不得有氣泡，將量筒置于20℃±0.5℃的恒溫水浴中，待溫度恒定后，將清潔、干燥的密度計緩緩地放入試樣中央，使密度計自然下沉。密度計應(yīng)浮在試樣中，不得與筒璧和筒底接觸。密度計的上端露在液面外的部分所沾液不得超過2~3分度值，待密度計在試樣中穩(wěn)定后，讀出密度計灣月面下緣的刻度，即為20℃的密度。測定結(jié)果不大于0.001 g/ML。
改進方法：
硅酸鈉測試儀臺灣瑪芝哈克Matsuhaku JT-120WG。

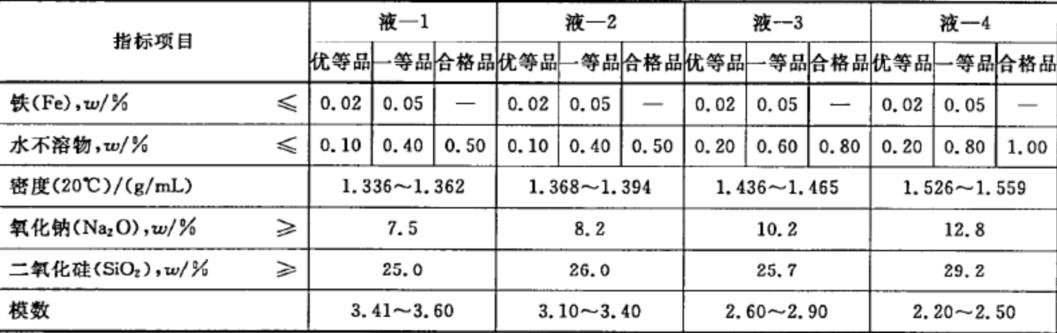

工業(yè)液體硅酸鈉的要求：

工業(yè)固體硅酸鈉的要求：

由S.G直接轉(zhuǎn)換模數(shù)的數(shù)據(jù)限制：
根據(jù)GB/T4209-2008規(guī)范，水玻璃應(yīng)用范圍：
模數(shù)M在2.20~3.60。S.G在1.336~1.559。Bé＝36.5~52。
    Y=-6.0344X+11.58      設(shè)定值： E1＝11.58       E2＝－6.0344

Q：鈉水玻璃的模數(shù)M =1.0315×（SiO2% / Na2O%)中 1.0315是？
　　因為
　　Na20的克分子數(shù)= Na20含量/Na20相對分子量＝Na20含量/62
  Si02的克分子數(shù)= Si02含量/Si02相對分子量＝Si02含量/60
　　而M＝Si02克分子數(shù)/Na20克分子數(shù)
       Si02含量 / 60   62 × Si02含量             Si02含量％
　　M＝--------------＝----------------＝1.0315 × -----------
　　　　Na20含量 / 62  60 × Na20含量             Na20含量％

Q：水玻璃模數(shù)M的大小僅表示鈉水玻璃中SiO2和Na2O的物質(zhì)的量比。
　　　M =  nSiO2 / mNa2O
　　　　= 1.032 × ( WSiO2 / WNa2O)
　　式中
　　WSio2、WNa20：分別為硅酸鈉中SiO2和Na2O的質(zhì)量百分?jǐn)?shù)（%）。


參考：水玻璃模數(shù)新方法改進原理： 山東科技大學(xué)   除冬梅
    鑒于以上模數(shù)滴定實驗中存在的問題及鹽酸滴定水玻璃模數(shù)的原理，筆者提出在傳統(tǒng)方法第二步滴定Si02含量時，平移實驗條件，以溴百里酚藍(lán)代替甲基紅為指示劑，使Si02含量的滴定更加準(zhǔn)確可行。溴百里酚藍(lán)用作pH指示劑，變色范圍6．0～7．6，酸色為黃色，堿色為藍(lán)色pJ，較甲基紅變色大大明顯，滴定終點清晰叮變。原理如下：
(1) 以甲基紅為指示劑，用鹽酸中和水玻璃溶液使之生成硅酸完全，溶液剛好變?yōu)槲⒓t色，記錄所加鹽酸體積V1。
(2)取同樣量的水玻璃溶液加入(1)所用V1體積的鹽酸，平移實驗條件；再加入溴百里酚藍(lán)指示劑和過鼉的NaF，使之生成Na2SiF6沉淀，此時溶液為藍(lán)色，滴定鹽酸至溶液呈黃色，
pH=6．0，消耗鹽酸體積V2。同時做空白實驗，滴定同樣質(zhì)量的NaF所消耗的鹽酸體積為V3。
(3)模數(shù)即為：n=(V2-V3)／2Vl                        (4)
    若還有Na20質(zhì)量分?jǐn)?shù)及Si02質(zhì)量分?jǐn)?shù)的需求，可標(biāo)定鹽酸濃度為c，稱更加樣品水玻璃的質(zhì)量為m，按F式(5)、(6)計算，即可得出Na20的質(zhì)量分?jǐn)?shù)及Si02的質(zhì)量分?jǐn)?shù)：

其中ωNa20，ωsi02以％計，
V1以mL計，c 以mol／L計；
MNa20-氧化鈉摩爾質(zhì)量的數(shù)值，61．98 g／mol ，
Msi02-二氧化硅摩爾質(zhì)量的數(shù)值，60．1 g／mol。
以上即溴百里酚藍(lán)指示劑平移法滴定水玻璃模數(shù)及組成的基本原理。
